TD-6010
標準小売価格 ￥124,000 (税込￥136,400)
TD-6010は光ファイバー伝送界の「スイスアーミーナイフ」と称される製品です。
FiberPlex社またはサードパーティー製のSFP/SFP+(Small Form-Factor Pluggable）光および電気モジュールと組み合わせで使用すると、固定設備のみならず、仮設現場やEthernetの延長だけではなく、コンサート現場などでのデジタルオーディオ伝送や、照明やLEDパネル、映像信号など多種多様な用途での利用が期待されます。
TD-6010を使用した、マルチモード<->シングルモード変換の導入事例をこちらでご紹介しております。
製品仕様
| TD-6010 | |
|---|---|
| 電源ユニット | ACアダプターを製品に添付 |
| 電源コネクター | 円形型DCコネクター 3極Phoenix™ クイックコネクター |
| シャーシマウント | 1U6台マウント可能なラックマウントキット TDR-01 |
| 筐体 | アルミニウム製で軽量で強靭なボディー |

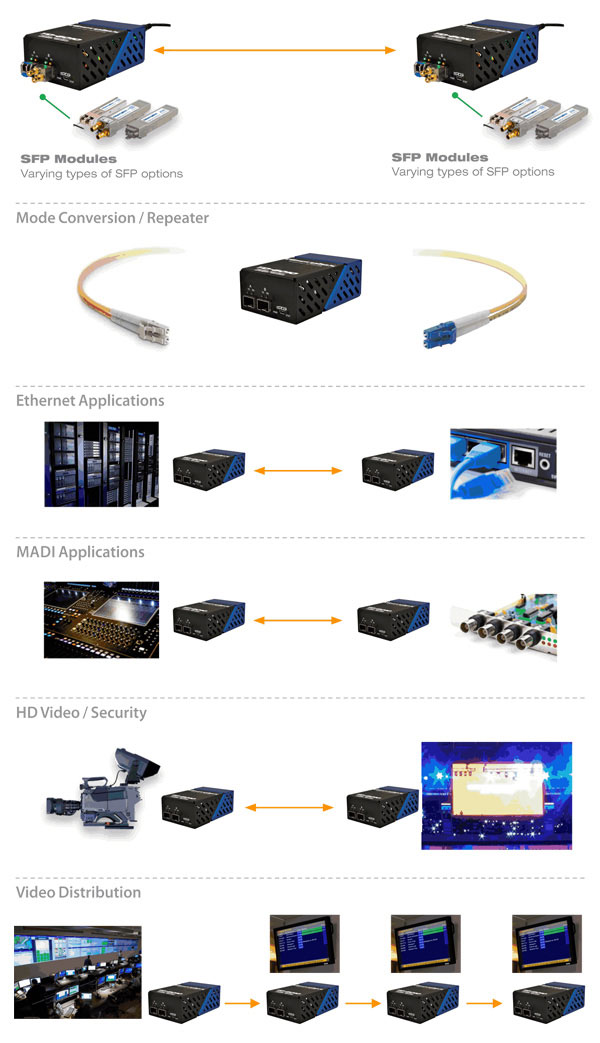

代表的なアプリケーション
TD-6010は、光ケーブル間の接続を簡単に行うことが出来るインターフェイスです。必要に応じてSFPモジュールを選択してください 。
特長
- 対応速度は最大12.5 Gbps(SFP/SFP+ポート)
- 付属のACアダプタまたは、フェニックス™端子経由で電力供給可能
- SFP/SFP+モジュールのモニタリング＆プログラミングを可能にするuFACポート
アプリケーション
SFPモジュールを交換することで多種多用途に対応可能
- マルチモードとシングルモードの相互変換
- StandardDuplexをシングルモードファイバーによるbidirectional(bidi)伝送に対応
- 光ファイバーリピータ
- 光波長変換
- 10/100/1000BASEを光変換
- ASI・SD-SDI・HD-SDI・3G-SDIを光変換
- HDMI/DVIを光変換
- MADIを光変換
- 4K UHDビデオを光変換
- ビデオフォーマットコンバーター
製品仕様
| 電気的特性 | |||||
| 最小 | 標準 | 最大 | ユニット | ||
| 所要電力 | 電源範囲 | 5 | 9 | 40 | VDC |
| 電源電流、SFPなし | 21 | 23 | 30 | mA | |
| 消費電流、最大2 SFP + | 420 | 555 | 1000 | mA | |
| 環境 | 保管温度（℃） | -40 | – | 85 | ℃ |
| 動作温度（℃） | 0 | – | 50 | ℃ | |
| インターフェイス | フルスピードUSB 2.0準拠MicroBデバイス | ||||
| 光モジュール | 2 SFP+MSA（SFF-8431、SFF-8432、SFF-8433）に 準拠したスロット、データレート0 – 12.5 Gbps | ||||
| 仕様 | ||||
| 長さ | 幅 | 高さ | 重さ | |
| 筐体サイズ | 114mm | 42mm | 70mm | 0.2kg |
オーダー情報
TD-6010（オプションなし）
注：SFPモジュールを含まれていません
