GigaCoreシリーズ

Roland社メディア・コンバーター動作確認情報にGigaCoreシリーズが掲載されました。

製品資料

DXF、仕様書、マニュアル（メーカーサイトへ）

Dante設定

ES設定

REAC設定

Gigacore10t

GigaCore10t　r_linkxgroupmulti_linkx※

標準小売価格￥351,000(税込￥386,100)
(オプション無しモデルの価格です。)

GigaCore10tは8ポートのetherCON端子に、2ポートのオプティカルポート (OpticalCON/FiberFox、10Gbps/1Gbps) をオプションで追加可能なハーフラックのネットワークスイッチです。
コンパクトながら、上位モデルと同様にマネージメント機能が実装され、ウェブブラウザでの設定が可能です。
Gigacore10tはハーフラック2台をつなげて1Uサイズでのラックマウントや、トラス用金具を使用したトラスへの吊りなどさまざまな用途での運用が可能です。
PoE (802.3af ) / PoE+ (802.3at) /PoE++(802.3bt)に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

Gigacore16t

GigaCore16t　r_linkxgroupmulti_linkx※

標準小売価格￥401,000(税込￥441,100)
(オプション無しモデルの価格です。)

GigaCore16tは8ポートのetherCON端子と8ポートのRJ45端子を搭載した1 Gigabitイーサネットスイッチです。
プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、ウェブブラウジングによって設定の変更が可能です。
PoE (802.3af ) / PoE+ (802.3at) /PoE++(802.3bt)に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

Gigacore18t

GigaCore18t-1Gb　r_linkxgroupmulti_linkx※

標準小売価格￥531,000(税込￥584,100)
(オプション無しモデルの価格です。)

GigaCore18tは8ポートのetherCON端子と8ポートのRJ45端子、2ポートのSFPスロット(1Gbps)を搭載した Gigabitイーサネットスイッチです。

プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、ウェブブラウジングによって設定の変更が可能です。
PoE (802.3af ) / PoE+ (802.3at) /PoE++(802.3bt)に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

Gigacore18t

GigaCore18t-10Gb　r_linkxgroupmulti_linkx※

標準小売価格￥611,000(税込￥672,100)
(オプション無しモデルの価格です。)

GigaCore18tは8ポートのetherCON端子と8ポートのRJ45端子、2ポートのSFP+スロット(10Gbps/1Gbps)を搭載した10 Gigabitイーサネットスイッチです。

プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、ウェブブラウジングによって設定の変更が可能です。
PoE (802.3af ) / PoE+ (802.3at) /PoE++(802.3bt)に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

Gigacore20t

GigaCore20t-1Gb　r_linkxgroupmulti_linkx※

標準小売価格￥702,000(税込￥772,200)
(オプション無しモデルの価格です。)

GigaCore20tは8ポートのetherCON端子と8ポートのRJ45端子、4ポートのSFPスロット(1Gbps)を搭載したGigabitイーサネットスイッチです。
プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、ウェブブラウジングによって設定の変更が可能です。
PoE (802.3af ) / PoE+ (802.3at) /PoE++(802.3bt)に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

Gigacore20t

GigaCore20t-10Gb　r_linkxgroupmulti_linkx※

標準小売価格￥822,000(税込￥904,200)
(オプション無しモデルの価格です。)

GigaCore20tは8ポートのetherCON端子と8ポートのRJ45端子、4ポートのSFP+スロット(10Gbps/1Gbps)を搭載した10 Gigabitイーサネットスイッチです。
プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、ウェブブラウジングによって設定の変更が可能です。
PoE (802.3af ) / PoE+ (802.3at) /PoE++(802.3bt)に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

Gigacore10i

GigaCore10i　r_linkxgroupmulti_linkx※

標準小売価格 ￥251,000 (税込￥276,100)
(オプション無しモデルの価格です。)

GigaCore10iは8ポートのRJ45端子と2ポートのSFP+スロット(10Gbps/1Gbps)を搭載。
複雑な設定無しでオーディオネットワークシステムを構築することが可能です。
プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、ウェブブラウジングによって設定の変更が可能です。
PoEモデルはPoE (802.3af ) / PoE+ (802.3at) / PoE++ (802.3bt) に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

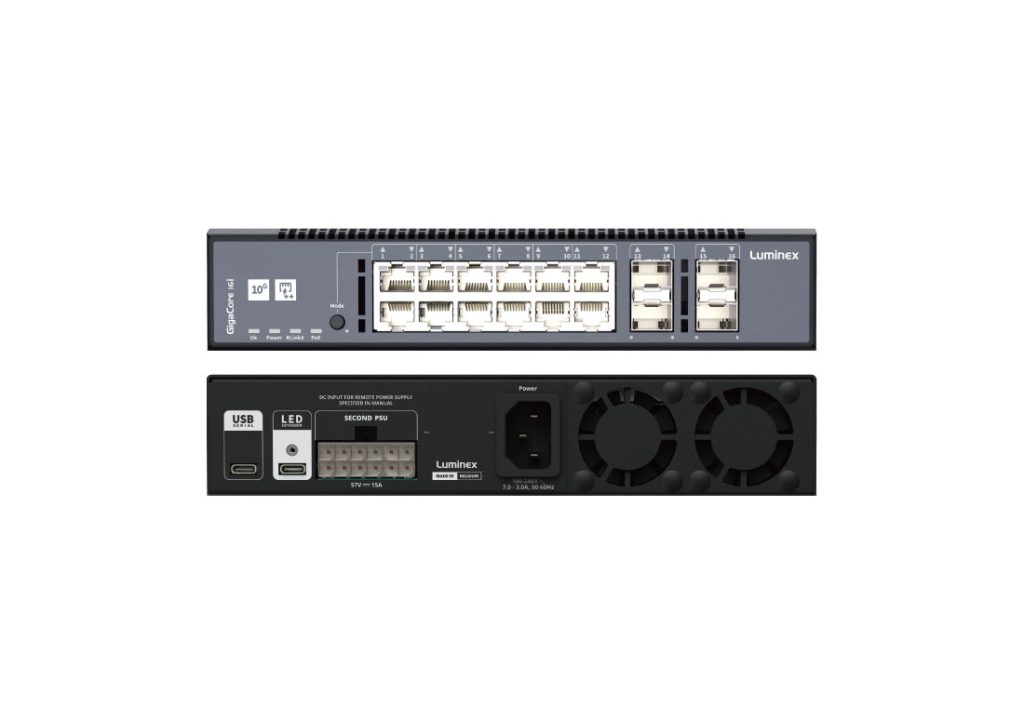

Gigacore16i

GigaCore16i　r_linkxgroupmulti_linkx※

標準小売価格 ￥421,000 (税込￥463,100)

GigaCore16iは12ポートのRJ45端子と4ポートのSFP+スロット(10Gbps/1Gbps)を搭載。
複雑な設定無しでオーディオネットワークシステムを構築することが可能です。
プロフェッショナルな要望に対応するためのマネージメント機能や、PoEモデルのみオプションによって電源の二重化にも対応予定。
PoEモデルはPoE (802.3af ) / PoE+ (802.3at) / PoE++ (802.3bt) に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

Gigacore30i-1Gb

GigaCore30i-1Gb　r_linkxgroupmulti_linkx※

標準小売価格 ￥477,000 (税込￥524,700)
(オプション無しモデルの価格です。)

GigaCore30i-1Gbは24ポートのRJ45端子と6ポートのSFP+スロット (1Gbps) を搭載。
複雑な設定無しでオーディオネットワークシステムを構築することが可能です。
プロフェッショナルな要望に対応するためのマネージメント機能や、オプションによって電源の二重化にも対応。
PoEモデルはPoE (802.3af ) / PoE+ (802.3at) / PoE++ (802.3bt) に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

Gigacore30i-10Gb

GigaCore30i-10Gb　r_linkxgroupmulti_linkx※

標準小売価格 ￥637,000 (税込￥700,700)
(オプション無しモデルの価格です。)

GigaCore30i-10Gbは24ポートのRJ45端子と6ポートのSFP+スロット (10Gbps/1Gbps) を搭載。
複雑な設定無しでオーディオネットワークシステムを構築することが可能です。
プロフェッショナルな要望に対応するためのマネージメント機能や、オプションによって電源の二重化にも対応。
PoEモデルはPoE (802.3af ) / PoE+ (802.3at) / PoE++ (802.3bt)に対応しPoE受電機器への給電機能を搭載。(オプション)
※Multi Link Xは後日サポート予定

GigaCore10

GigaCore10 ※終売　r_linkxgroupmulti_linkx

標準小売価格 ￥-

GigaCore10は8ポートのetherCON端子に、2ポートのオプティカルポート (OpticalCONまたはFiberFox) をオプションで追加可能なハーフラックのネットワークスイッチです。
コンパクトながら、上位モデルと同様にマネージメント機能が実装され、ウェブブラウザでの設定が可能です。
Gigacore10はハーフラック2台をつなげて1Uサイズでのラックマウントや、トラス用金具を使用したトラスへの吊りなどさまざまな用途での運用が可能です。
PoE (802.3af ) / PoE+ (802.3at) に対応しPoE受電機器への給電機能を搭載。(オプション)

GigaCore12

GigaCore12 ※終売
r_linkxgroupmulti_linkx

標準小売価格 ￥-

GigaCore12は12ポートのetherCON端子のみのリーズナブルなバージョンで、上位モデルと同様にマネージメント機能が実装されています。
PoE (802.3af ) / PoE+ (802.3at) に対応しPoE受電機器への給電機能を搭載。(オプション)

GigaCore14R

GigaCore14R Rev A ※終売

r_linkxgroupmulti_linkx

標準小売価格 ￥-

GigaCore14Rは12ポートのetherCON端子と2ポートのSFPスロットを搭載し光ケーブル接続での遠距離伝送が可能です。
プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、ウェブブラウジングによって設定の変更が可能です。
PoE (802.3af ) / PoE+ (802.3at) に対応しPoE受電機器への給電機能を搭載。(オプション)

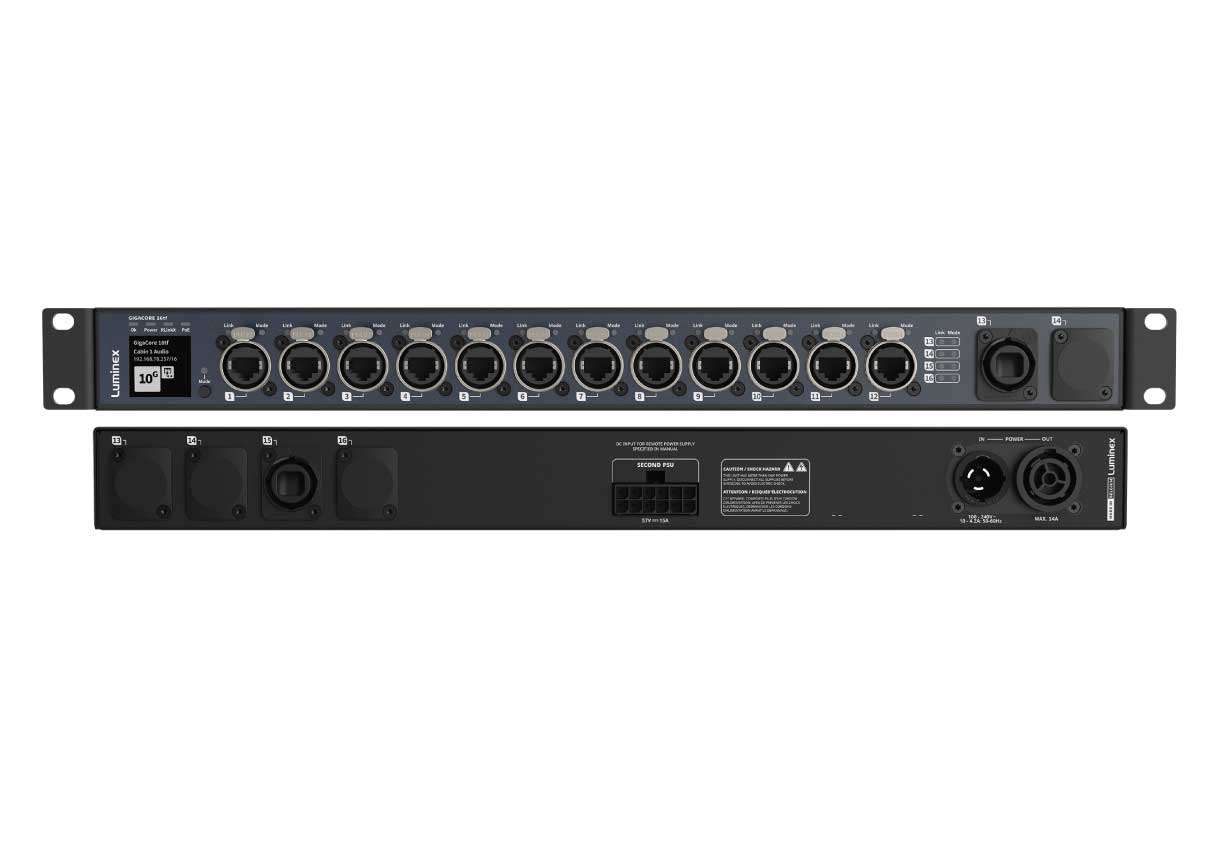

GigaCore16Xt

GigaCore16Xt RevA ※終売

r_linkxgroupmulti_linkx

標準小売価格 ￥-

GigaCore16Xtは12ポートのetherCON端子と4ポートのSFPスロットを搭載し強固なオーディオネットワークシステムを構築することが可能です。
プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、全面の液晶パネルとウェブブラウジングによって設定の変更が可能です。
PoE (802.3af ) / PoE+ (802.3at) に対応しPoE受電機器への給電機能を搭載。(オプション)

GigaCore26i

GigaCore26i ※終売　r_linkxgroupmulti_linkx

標準小売価格￥-

GigaCore26iは24ポートのRJ45端子と6ポートのSFPスロットを搭載。（その内4ポートはRJ45、SFP共通ポート）
複雑な設定無しでオーディオネットワークシステムを構築することが可能です。
プロフェッショナルな要望に対応するためのマネージメント機能が実装されており、ウェブブラウジングによって設定の変更が可能です。
PoEモデルはPoE (802.3af ) / PoE+ (802.3at) に対応しPoE受電機器への給電機能を搭載。(オプション)

R Link X

スイッチ同士に2本のケーブルを接続し、名のとおり輪の状態に接続します。
この設定が有効の際にはどこか一か所のケーブルが切断されてもネットワークはそのまま動き続けることができます。

Group

2台以上のスイッチでGroup機能を有効にすることでポートごとに隔離されたネットワークが構築されます。
たとえば、Danteの信号とデジタルミキサーのコントロール信号、スピーカープロセッサのコントロール信号など、本来であれば同時使用できない場合もこの機能を使えば可能になります。

Multi Link X

複数のGigabitPortをまとめて多量のデータを送信することが可能になる機能です。
スイッチ間の多量なデータを送受信するためのバイパスラインとして使用することができます。

Luminex Araneo (アラネオ) は、Luminexネットワークの全体像を可視化するソフトウェアツールです。ネットワークの接続状況、データの流れ、そして問題点をシンプルにわかりやすく、グラフィカルに表現します。
メーカーWebサイトより無償でダウンロードが可能です。

製品仕様

LANインターフェイスIEEE 802.3(10BASE-T), IEEE 802.3u(100BASE-TX),
IEEE 802.3x(FlowControl),
IEEE 802.3ab(1000BASE-T)
サポートプロトコルDante©, Ethersound©,REAC©, sACN, ArtNet, MANet2, Q-Lan and more,
IEEE 802.1p CoS(Class of Service),
CSMA/CD DiffServ (DSCP),
PoE (802.3af)(オプション),
IEEE 1588 PTP V2
EthernetスイッチタイプFull non blocking wire-speed switching performance
メモリー4Mb
MACアドレステーブル8192エントリー
MACアドレス学習方式Self Learning, Auto Aging
スイッチングスループット32Gbps
IGMP サポートV1/V2/V3
PORT SENSINGオートネゴシエーション
AUTO CROSSOVERMDI / MDIX (ストレートケーブル、またはクロスケーブルを使用可能)
Auto SensingFull or Half Duplex (Gigabit is Full Duplex)
電源電圧100-240VAC
50-60Hz
消費電力最大30W
最大180W(PoE使用時)
動作適応温度0℃～50℃
非動作時温度-10℃～70℃
外形寸法(WxHxD)482 x 44 x 204.3 mm (Gigacore12/14R/16Xt)
重量2.5kg (Gigacore12/14R/16Xt)
