Dante Wall-Mounted XLR/MiniStereo/TerminalBlock 2×2 I/O
DD-BN2ML (ホワイトパネル)

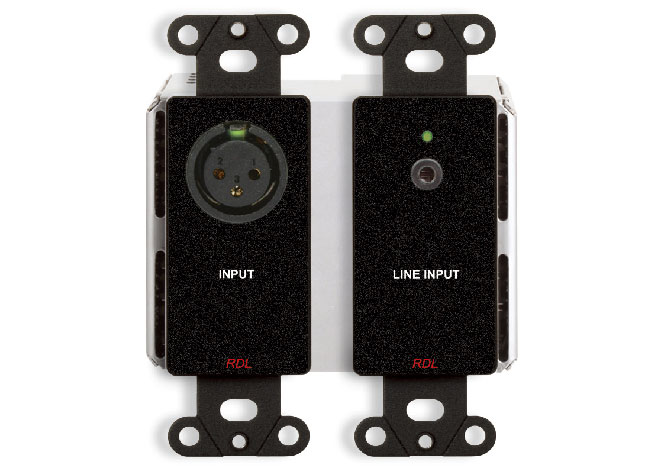

DDB-BN2ML (ブラックパネル)
DDS-BN2ML (シルバーパネル)
ウォールマウント型Danteオーディオネットワークインターフェイスです。
バランスマイク/ラインXLRとモノサミングのミニステレオ入力、2チャンネルのバランスターミナルブロックライン出力を備えています。
特別な設定ソフトは必要なく、スイッチにて入力端子の”ファンタム”、”マイク/ラインレベル”、”マイクゲイン”、出力端子の”マイク/ライン”設定が可能です。
ミニステレオジャックはモノ、または、ステレオのミニジャックを接続可能で、入力信号をモノサミングし伝送します。
出力の各チャンネルに対しスイッチにてバランス/アンバランスの切り替えが可能。
１本のEthernetケーブルで接続（電源およびデータ）され、殆どの２連の電工ボックスに収まるように設計されています。(電源はPoEで供給してください。)
パネルの色は白 (DD-BN2ML)、黒 (DDB-BN2ML)、シルバー (DDS-BN2ML)から選択いただけます。
特徴
- 2×2入出力Danteインターフェイス
- XLR、ミニステレオの入力端子をフロントパネルに搭載
- ターミナルブロックの出力端子をリアパネルに搭載
- 2チャンネルアナログ入力をDanteネットワークチャンネルへ変換
- 2チャンネルDanteネットワークチャンネルをアナログ出力へ変換
- 設定用の特別なソフトウェアは不要
- XLR入力はスイッチにてマイク/ラインレベルの切り替えが可能
- マイクゲイン切替スイッチを搭載 (40dB/48dB/62dB)
- 48Vファンタムスイッチを搭載
- ラインレベル切替スイッチを搭載 (12dB/ 19dB)
- 各出力は個別にスイッチにてバランス (+4dBu) / アンバランス (-10dBV) の切り替えが可能
- 低ノイズ、スタジオクオリティパフォーマンス
- 高解像度24bitアナログ⇔デジタル伝送
製品仕様
| ネットワーク端子 | RJ45 (リンク、通信速度LED搭載) |
|---|---|
| Digital Audio Ethernet Protocol | Dante |
| 転送レート | 100 Mbps |
| サンプリングレート | 44.1kHz / 48kHz (デフォルト) |
| Bit Depth | 24 bits |
| オーディオオペレーティングレベル | -20 dBFS = +4 dBu |
| リファレンスレベル | 0 dBFS = +24 dBu |
Mic / Line Inputs：
| 入力端子 | XLR (メス) |
|---|---|
| Gain | Mic: 40 dB (LO), 48 dB (MED), 62 dB (HI) Line: Unity (LO), 8 dB (MED), 19 dB (HI) |
| 入力レベル (for +4 dBu/-20 dBFS) | Mic: -36 dBu (LO), -44 dBu (MED), -58 dBu (HI) Line: +4 dBu (LO), -8 dBu (MED), -15 dBu (HI) |
| 入力レベル (maximum) | Mic: -16 dBu (LO), -24 dBu (MED), -38 dBu (HI) Line: +24 dBu (LO), +12 dBu (MED), +5 dBu (HI) |
| 入力インピーダンス | > 2.5 kΩ (MIC) > 5 kΩ (LINE) |
| ファンタムパワー | 48 Vdc (スイッチにてオン/オフ切替可能) |
| ファンタム規格 | IEC 61938: 2013 |
| 入力用スイッチ | Phantom, Mic/Line, Gain |
| Frequency Response | 20 Hz to 20 kHz (± 0.5 dB) |
| EIN | -130 dBu (62 dB gain); -132 dBu A-Weighted |
| Noise below -20 dBFS (20 to 20 kHz) | Mic: < -72 dB (LO), < -72 dB (MED), < -68 dB (HI) Line: < -72 dB (LO), < -72 dB (MED), < – 70 dB (HI) |
| THD+N | < 0.1% (20 Hz to 20 kHz, +4 dBu/-20 dBFS) 0.015% at 1 kHz (typ) |
| CMRR | > 65 dB (50 Hz to 120 Hz) |
| クロストーク | Below Noise Floor (20 Hz to 20 kHz at operating level, any input to any input, max. mic gain) |
| ヘッドルーム | 20 dB |
Mic / Line Inputs：
| ライン入力端子 | ミニステレオジャック (L,Rサミング) |
|---|---|
| 入力レベル (for +4 dBu/-20 dBFS) | -10 dBV nominal |
| 入力レベル (maximum) | +10 dBV |
| 入力インピーダンス | > 50 kΩ |
| Frequency Response | 20 Hz to 20 kHz (± 0.2 dB) |
| Noise below -20 dBFS (20 to 20 kHz) | < -85 dB |
| THD+N | < 0.05% (20 Hz to 20 kHz, +4 dBu/-20 dBFS) 0.01% at 1 kHz (typ) |
| ヘッドルーム | 20ｄB |
Mic/Line Outputs：
| 出力端子 | バランス ターミナルブロック |
|---|---|
| 出力レベル (operating) | バランス: +4 dBu (nominal); アンバランス: -10 dBV (nominal) (スイッチにて切替可能) |
| 出力レベル (maximum) | バランス: +24 dBu; アンバランス: +10 dBV |
| 出力インピーダンス | バランス: 150 Ω; アンバランス: 2.5 kΩ |
| Frequency Response | 20 Hz to 20 kHz (± 0.5 dB) |
| THD+N | < 0.1% |
| THD | < 0.01% (1 kHz) |
| Noise | < -80 dB (below +4 dBu or -10 dBV); < -100 (below +24 dBu) |
| クロストーク | Below Noise Floor (20 Hz to 20 kHz at operating level, output to output) |
| ヘッドルーム | 20ｄB |
| インジケーター | Ethernet Link and Speed (リアパネル) Sync and Power (フロントパネル) |
|---|---|
| 動作温度 | 0° C to 40° C; 推奨最大30° C |
| Power Requirement | PoE Class 0, IEEE 802.3af |
| Specification Conditions | Gain/Level: ± 1 dB; Source termination: 150 Ω; A to D values measured in digital domain |
| 外形寸法(WxHxD) | 89.4 x 104.4 x 53.1 mm |
| 重量 | 0.4 kg |
